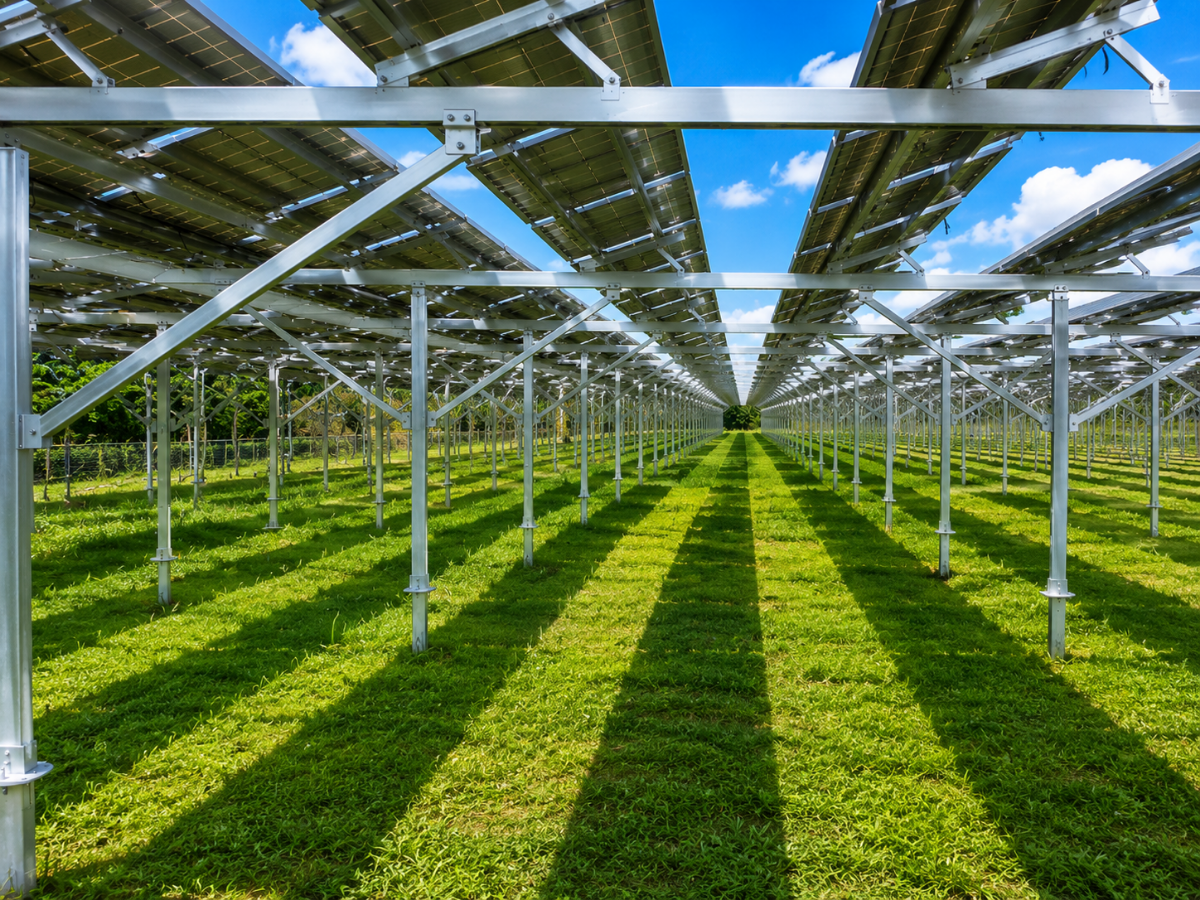

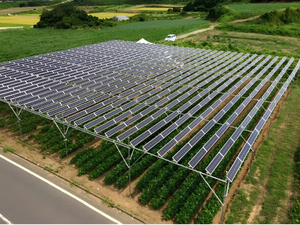

営農型架台 OAM1
SOLAR MOUNTING SYSTEM

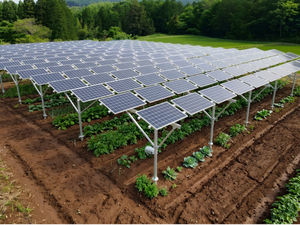

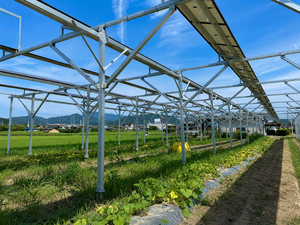

営農型架台 OAM1

高品質アルミニウム合金を採用した営農型太陽光発電架台システムです。農業と太陽光発電の両立を実現し、農地を有効活用しながら長期間にわたり安定した発電性能を提供します。
✓
高耐久・高耐候
高品質アルミ合金を採用し、過酷な屋外環境においても長期間にわたり安定した性能を維持します。
✓
農業との共存設計
作物の生育環境に配慮しながら、効率的な太陽光発電を実現します。
✓
高い施工性
シンプルな構造により迅速な施工が可能で、工期短縮にも貢献します。
✓
農地の有効活用
農業生産と再生可能エネルギー創出を両立し、土地利用効率を向上させます。
TECHNICAL SPECIFICATIONS

技術仕様

用途：野立て太陽光発電

パネル方向：横置き・縦置き

傾斜角度：0〜60°

設計風速：最大80m/s

設計積雪荷重：最大1.4kN/㎡

材質：AL6005-T5、SUS304

基礎：スクリュー杭 / コンクリート基礎

適用基準：JIS C8955:2017

COMPONENTS

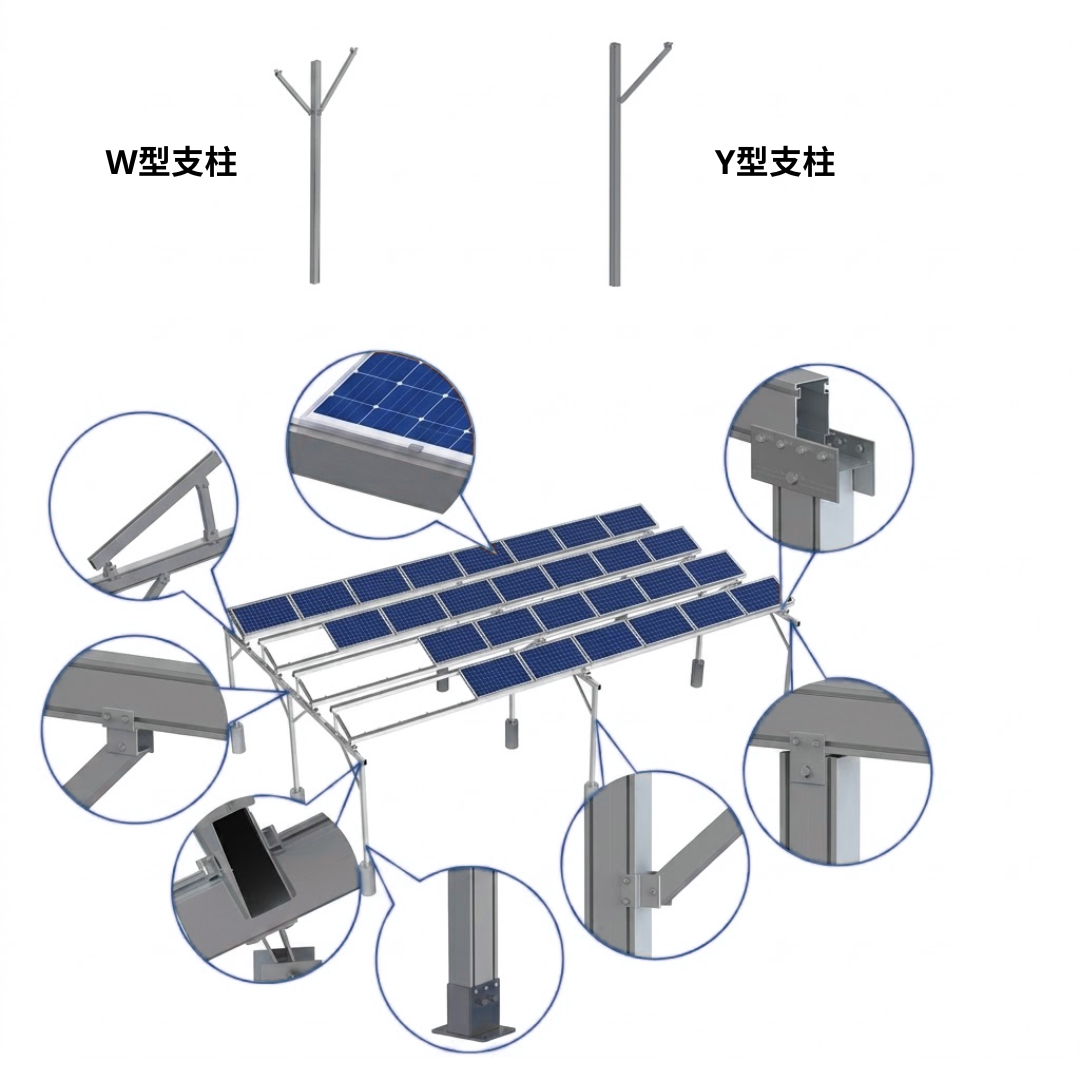

営農型架台 OAM1

営農型架台 OAM1
01

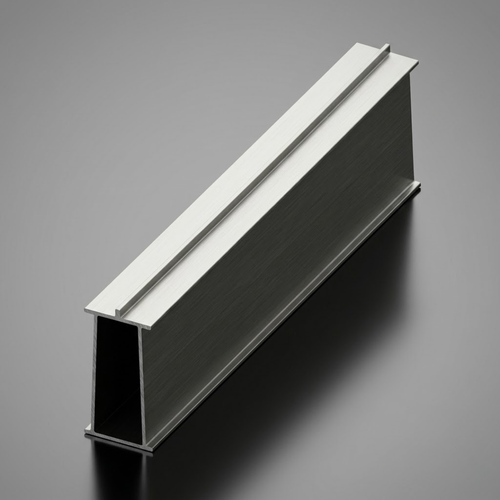

横桟材レール

横桟材レール

モジュール支持用アルミレール

02

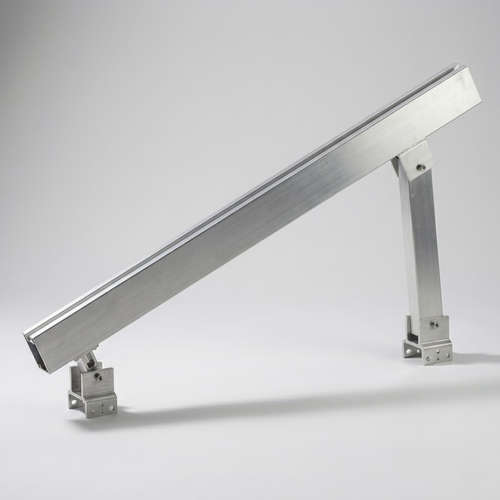

三角支持架台

三角支持架台

傾斜角度を確保する支持構造

03

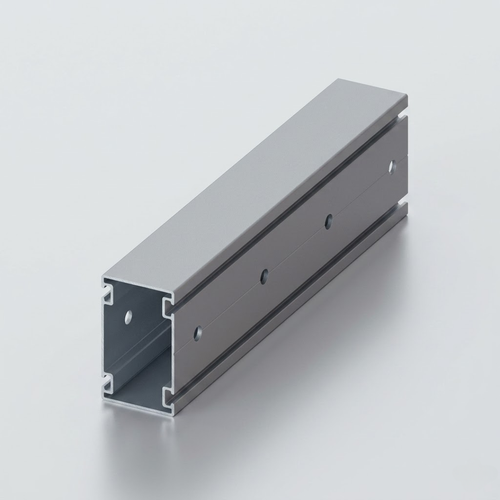

支柱

支柱

架台を支える主要構造部材

04

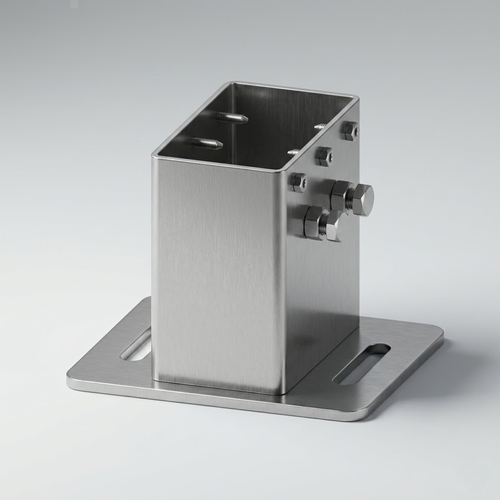

支柱ベース

支柱ベース

支柱固定用ベース金具

05

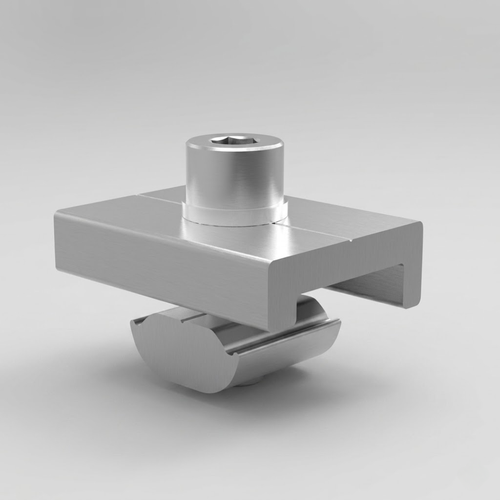

押さえ金具

押さえ金具

レール固定用クランプ金具

06

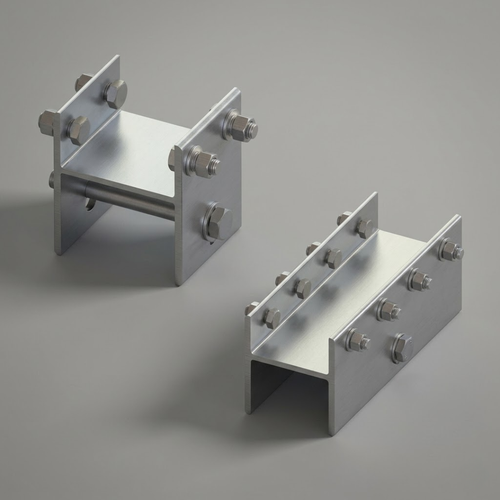

梁・支柱接続金具

梁・支柱接続金具

梁と支柱を接続する金具

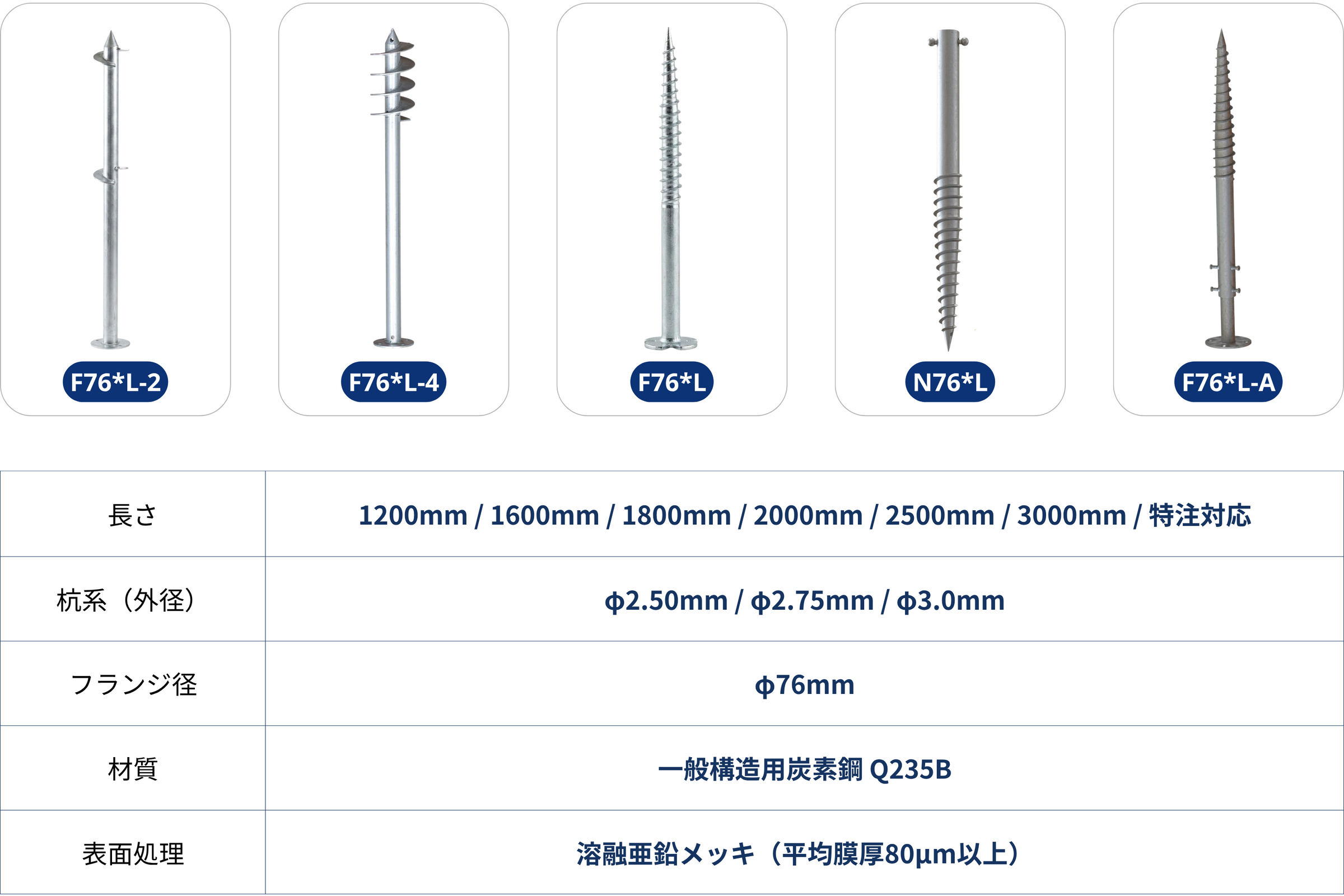

GROUND SCREW

スクリュー杭

Ground Screw

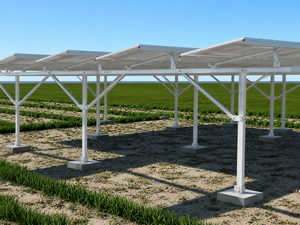

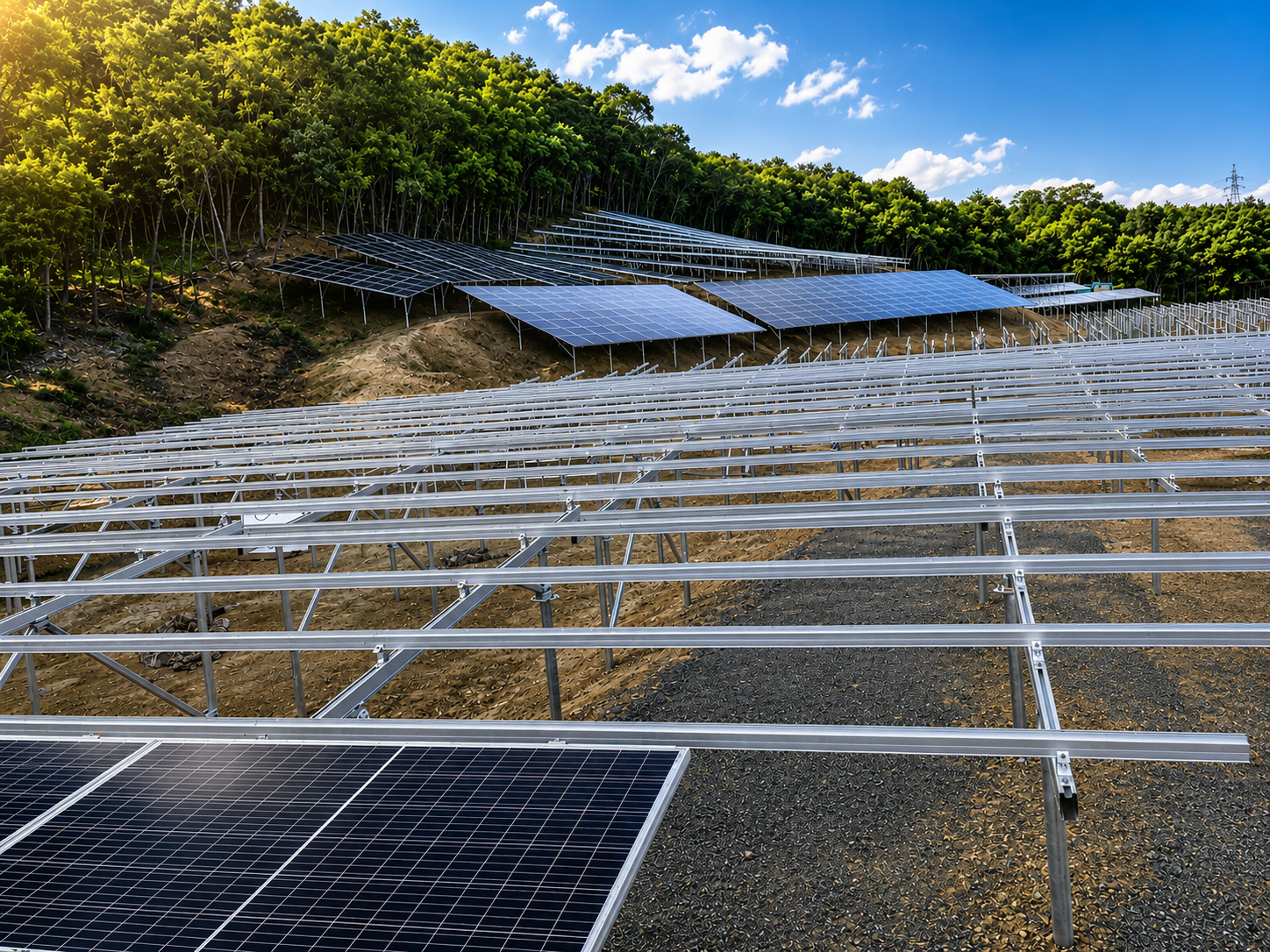

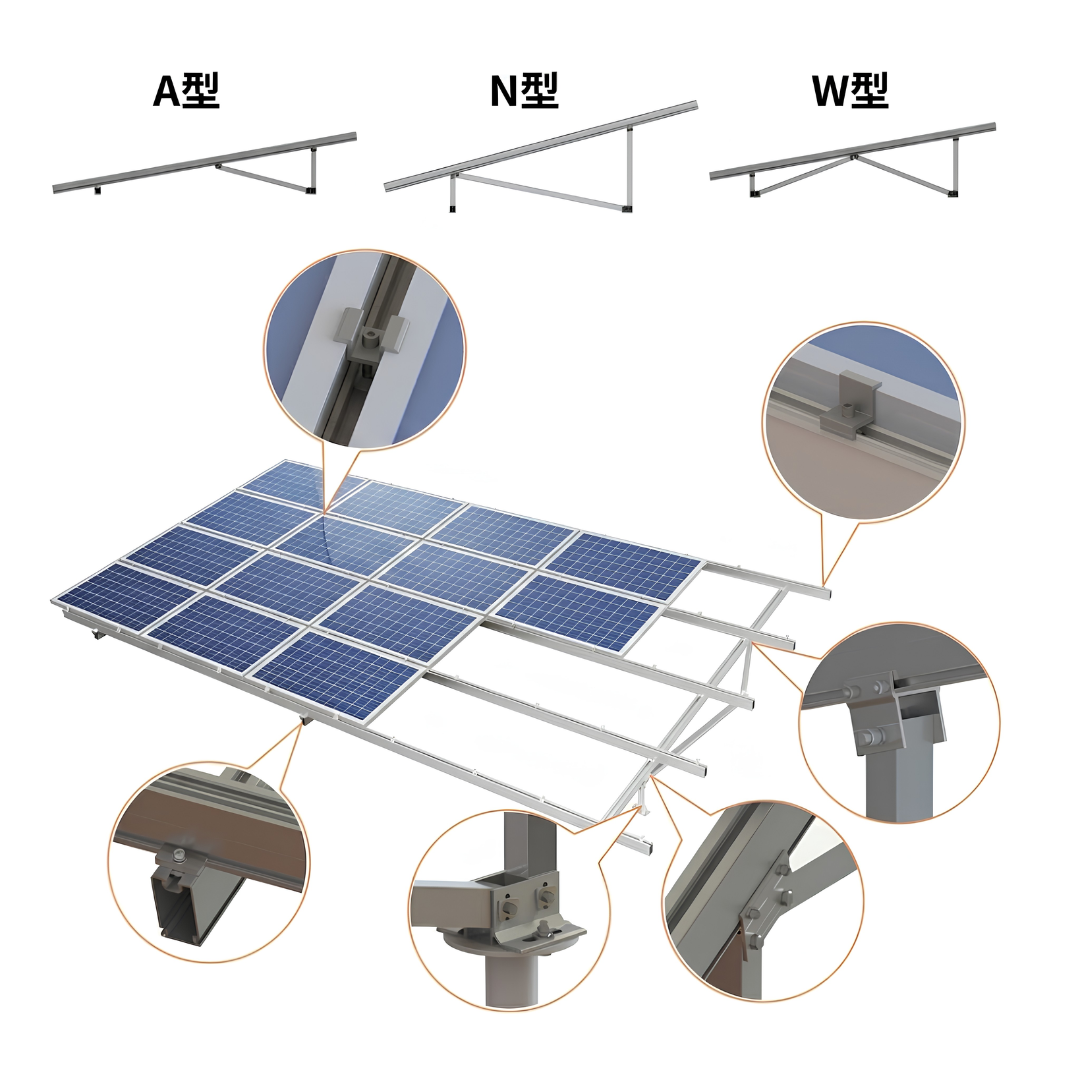

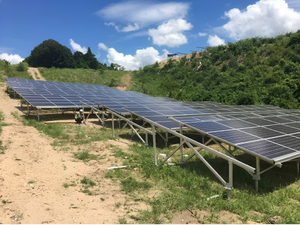

地上設置架台 OGM1
SOLAR MOUNTING SYSTEM

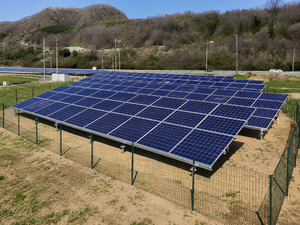

地上設置架台 OGM1

太陽光発電パネルを地上に設置するための高耐久架台システムです。
AL6005-T5アルミニウム合金とSUS304ステンレス鋼を採用し、優れた耐食性・耐久性・施工性を備えています。
✓
地上設置向け最適設計
高強度アルミ構造により軽量化を実現しつつ、優れた耐風性と耐荷重性能を確保しています。
✓
耐振動固定システム
高強度金具により、振動時でもパネルを安定固定。
✓
高耐久アルミ材料
AL6005-T5アルミニウム合金とアルマイト処理により、優れた耐食性と耐久性を備えています。
✓
柔軟な基礎対応
スクリュー杭基礎を採用し、現場条件に応じた柔軟な施工が可能です。
TECHNICAL SPECIFICATIONS

技術仕様

用途：営農型太陽光発電
パネル方向：横置き
傾斜角度：10〜25°
柱ピッチ：≤6m
架台高さ：≤5m
材質：AL6005-T5
表面処理：アルマイト処理 >10μm
基礎：スクリュー杭
適用基準：JIS C8955:2017

COMPONENTS

地上設置架台 OGM1

地上設置架台 OGM1
01

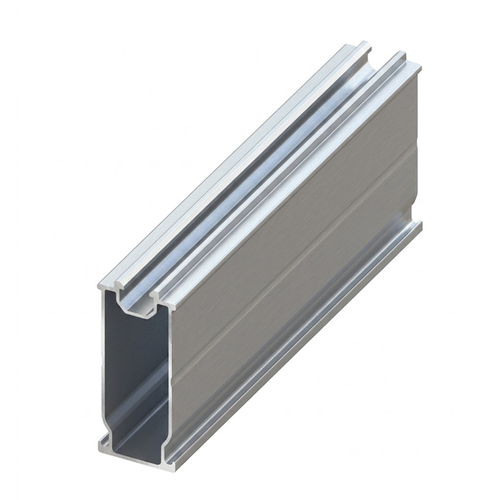

主梁（メインビーム）

主梁（メインビーム）

架台全体を支える主要構造部材。

02

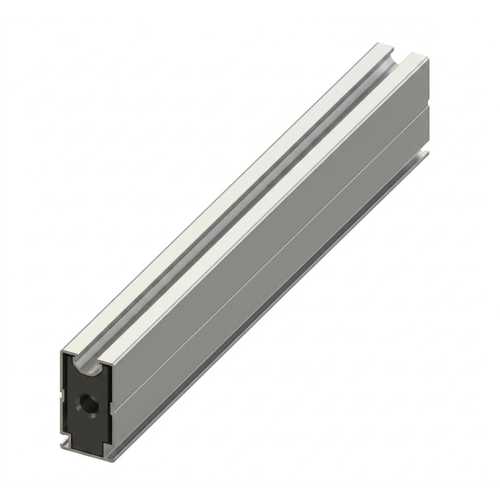

横材レール

横材レール

太陽光パネルを固定するアルミレール。

03

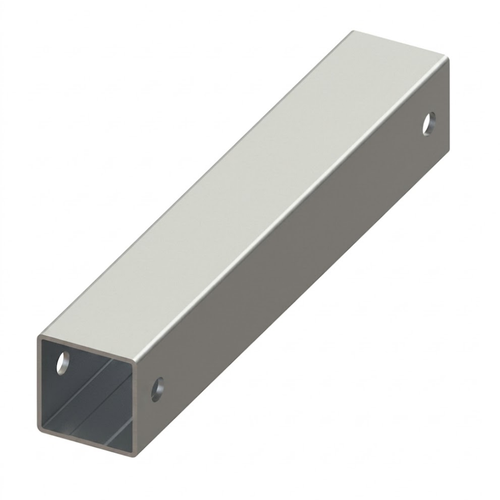

支柱（ポール）

支柱（ポール）

架台を支える主要支柱部材。

04

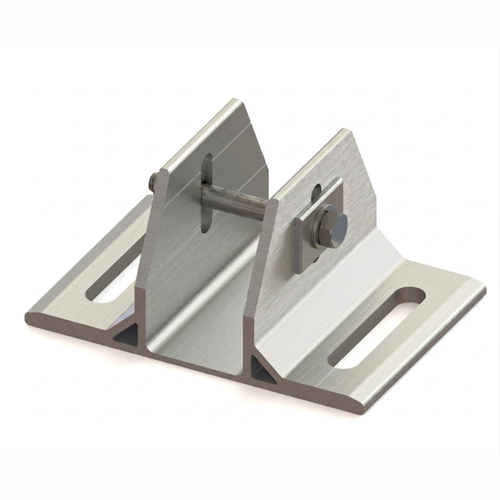

ベースプレート

ベースプレート

支柱と基礎を接続する土台部材。

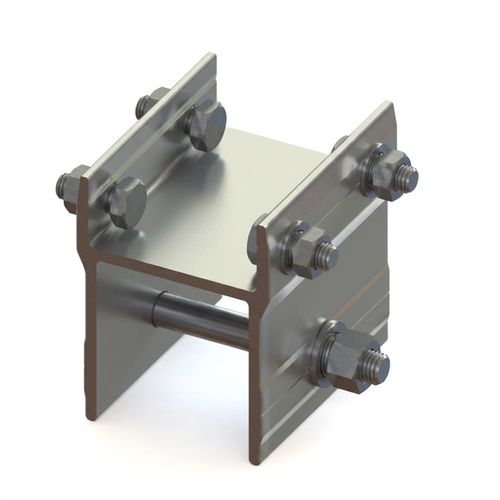

05
接続金具

接続金具

各部材を固定・接続する金具。

06

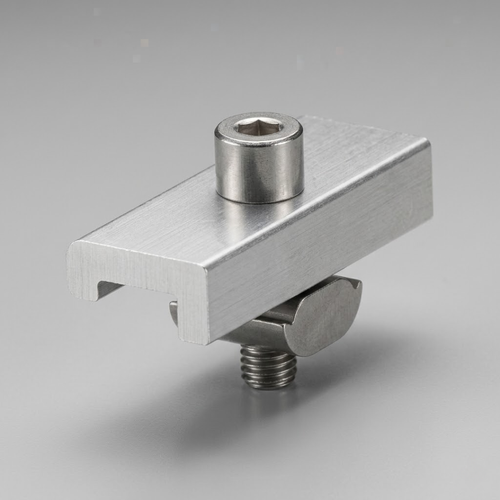

押さえ金具

押さえ金具

部材を固定するためのクランプ。

07

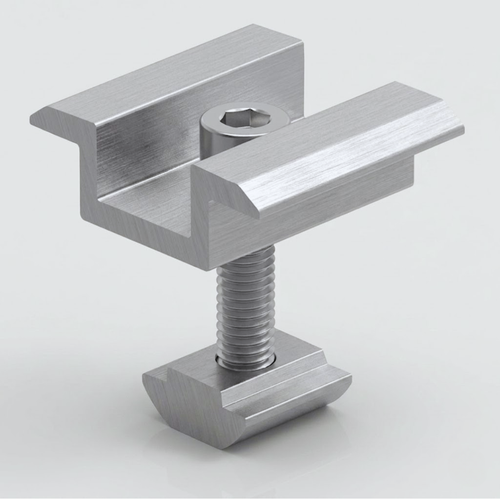

中間金具

中間金具

パネル間を固定するクランプ。

08
端部金具

端部金具

モジュール端部固定金具

GROUND SCREW

スクリュー杭

Ground Screw
INSTALLATION FLOW

施工フロー

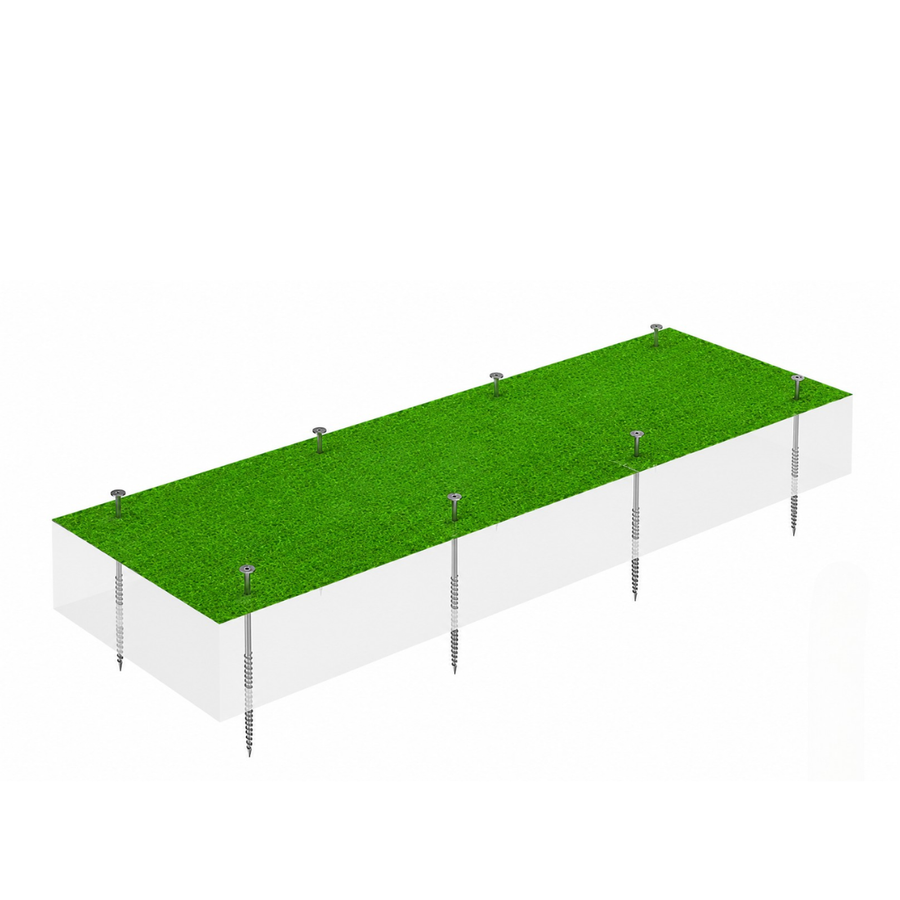

グランドスクリュー施工
01

グランドスクリュー施工

基礎用グランドスクリュー設置。

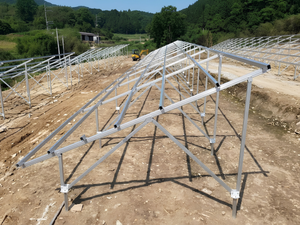

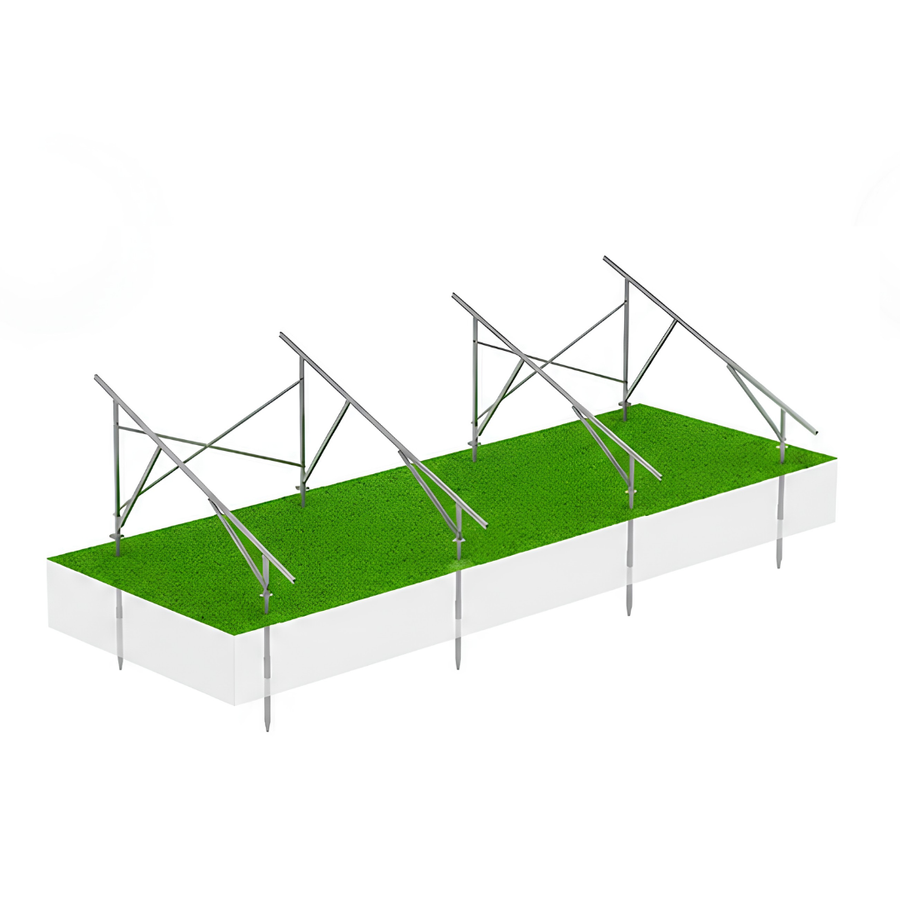

架台組立
02

架台組立

プレアセンブル架台取付。

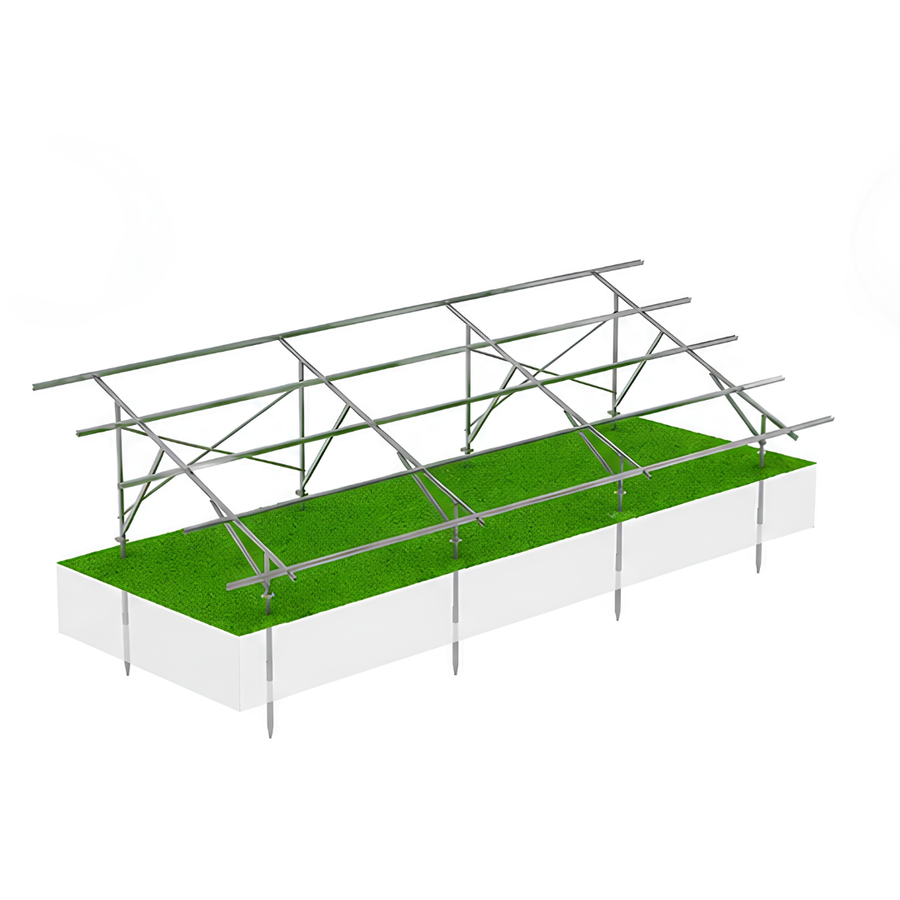

レール設置
03

レール設置

架台・レール構造完成。

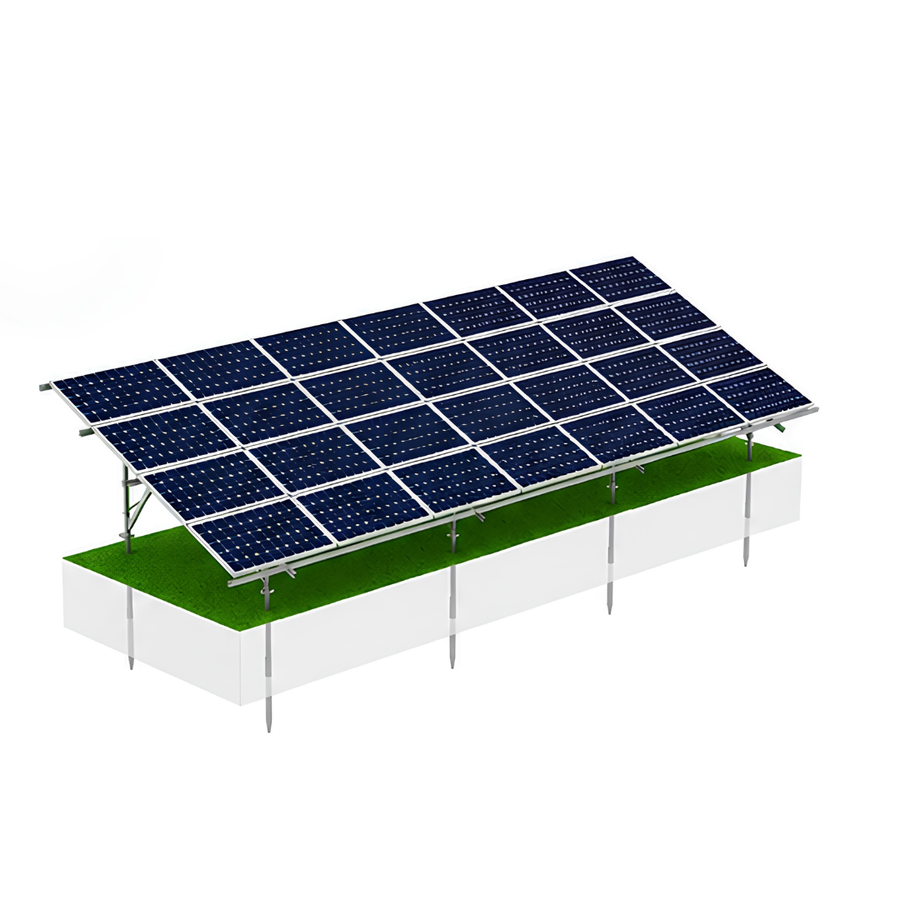

モジュール取付完了
04

モジュール取付完了

太陽光モジュールを設置・固定し、施工完了。

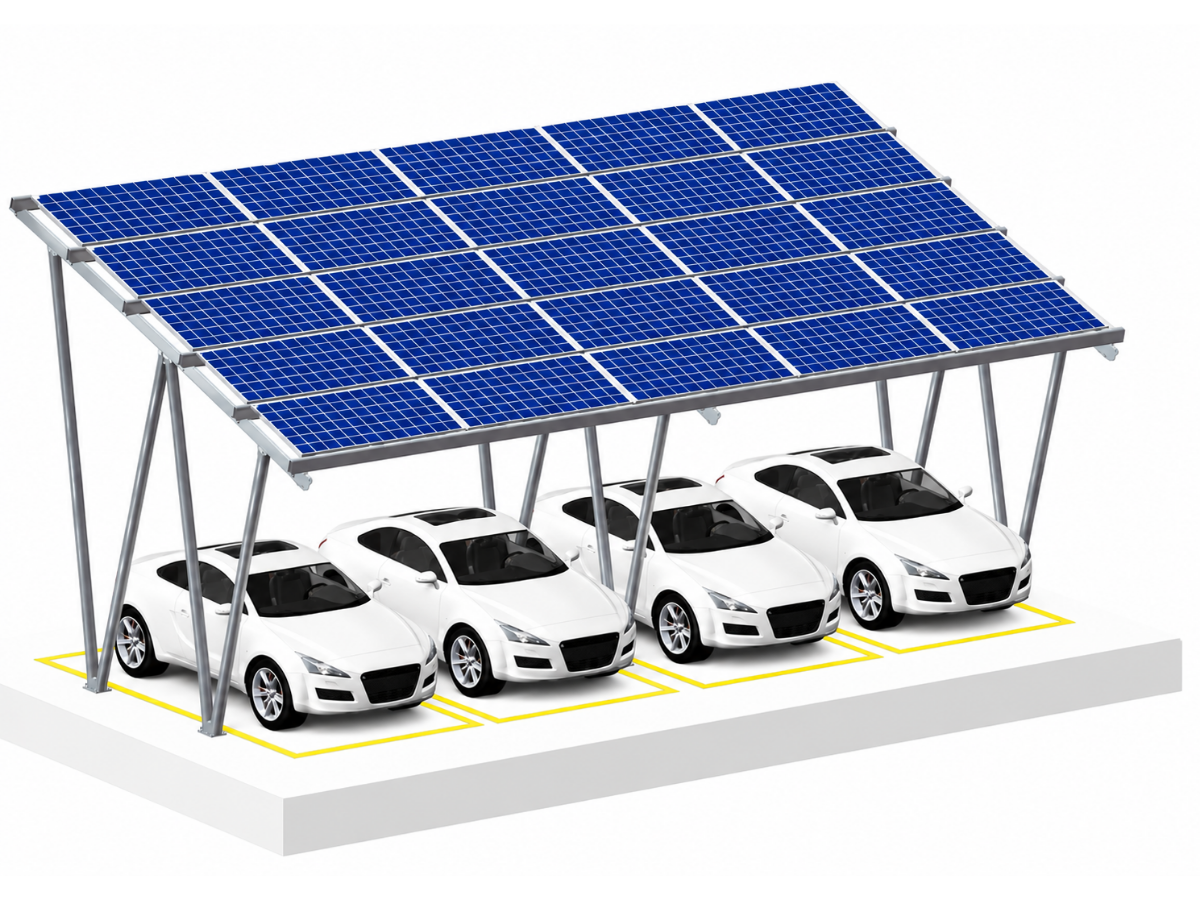

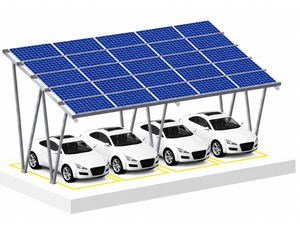

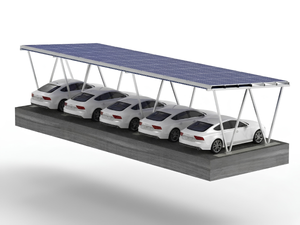

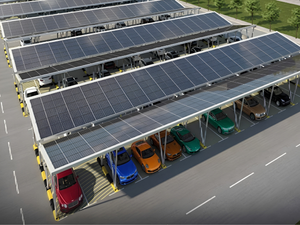

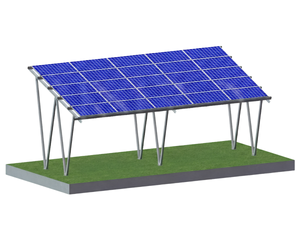

カーポート架台 OCR1
SOLAR MOUNTING SYSTEM

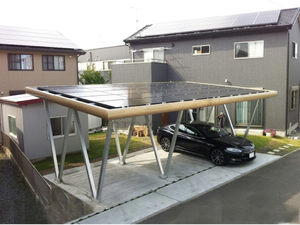

カーポート架台 OCR1

高品質アルミニウム合金を採用したソーラーカーポートシステムです。駐車スペースを有効活用しながら発電を行い、優れた耐久性と施工性を備えています。
✓
高耐久・高耐候
高品質アルミ合金を採用し、過酷な屋外環境においても長期間にわたり安定した性能を維持します。
✓
コンクリート基礎対応
コンクリート基礎を採用し、現場条件に応じた安定性の高い施工が可能です。
✓
高い施工性
シンプルな構造により迅速な施工が可能で、工期短縮にも貢献します。
✓
駐車・発電の両立
駐車スペースとして活用しながら太陽光発電を行い、土地利用効率を向上させます。
TECHNICAL SPECIFICATIONS

技術仕様

パネル方向：縦置き / 横置き対応

傾斜角度：0〜30°

最大風速：≤60m/s

積雪荷重：≤1.4kN/m²

架台高さ：カスタマイズ対応

基礎：コンクリート基礎

材質：AL6005-T5 / SUS304

表面処理：アルマイト処理

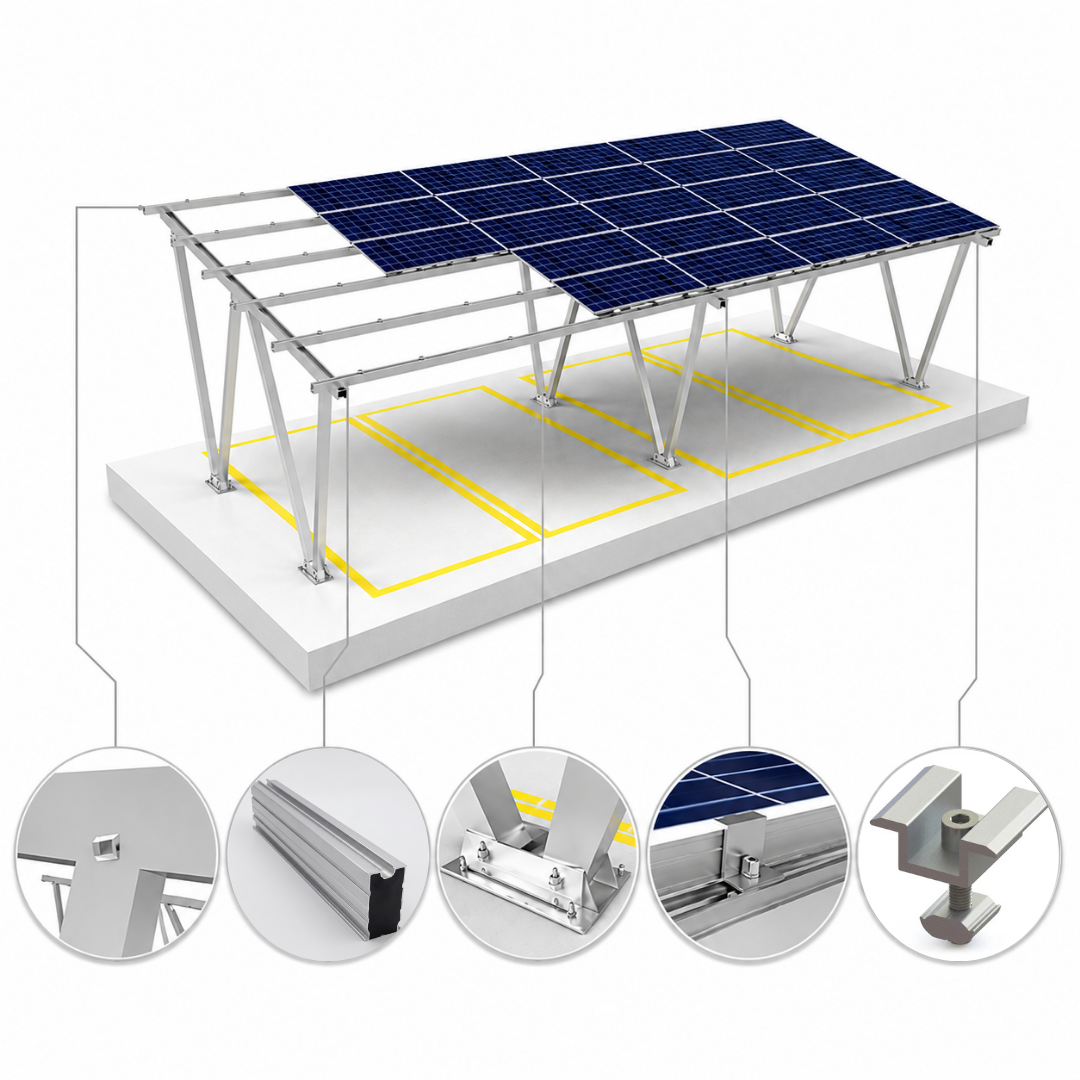

COMPONENTS

カーポート架台 OCR1

カーポート架台 OCR1
01

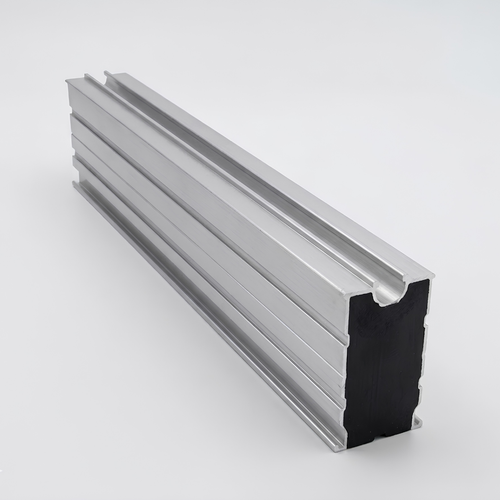

主梁

主梁

モジュール支持用アルミレール

02
横材レール

横材レール

架台の主要支持部材

03

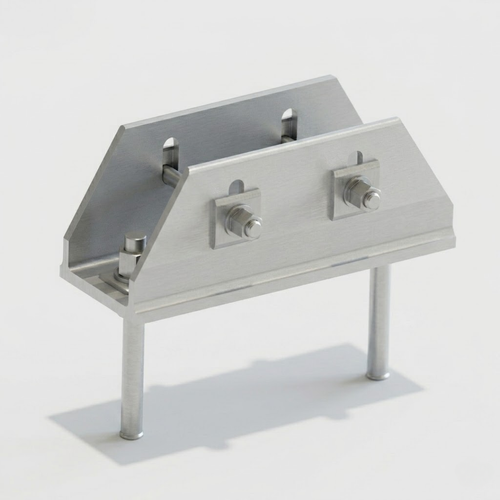

基礎ベース

基礎ベース

地面固定用ベース構造

04
端部金具

端部金具

パネル端部固定用クランプ。

05
押さえ金具

押さえ金具

部材を固定するためのクランプ。

06
中間金具

中間金具

パネル間を固定するクランプ。

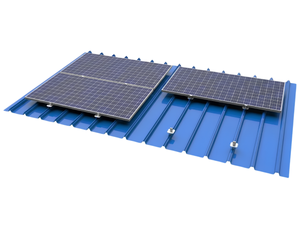

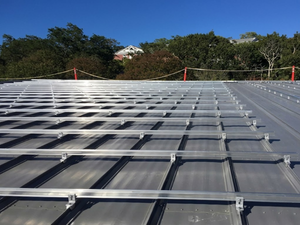

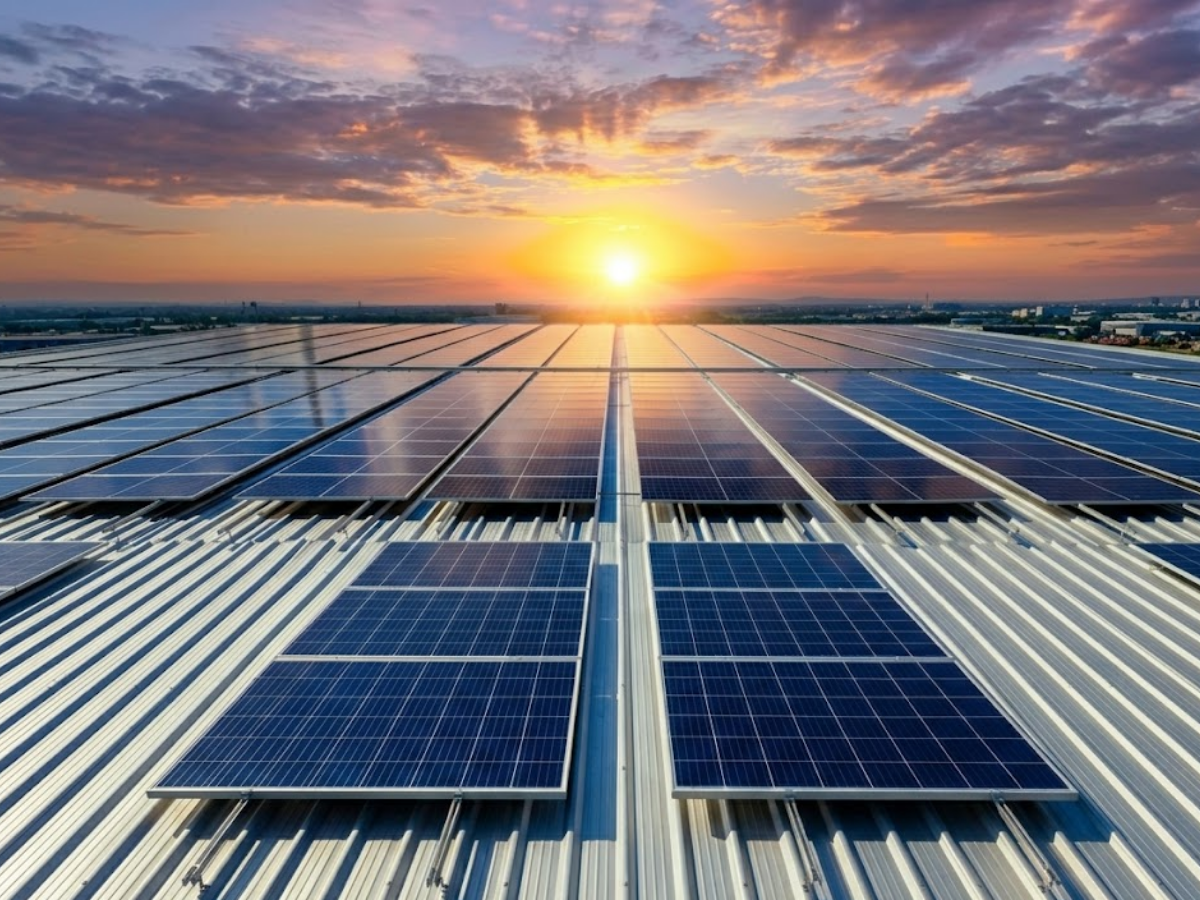

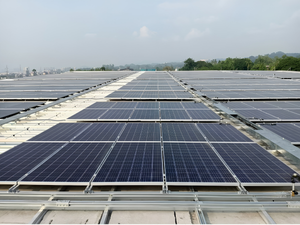

金属屋根架台 OMR1
SOLAR MOUNTING SYSTEM

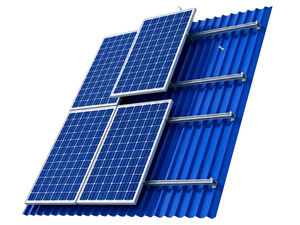

金属屋根架台 OMR1

高品質アルミニウム合金を採用した金属屋根向け太陽光架台システムです。優れた耐久性と施工性を備え、長期間にわたり安定した発電性能を提供します。
✓
高耐久・高耐候
高品質アルミ合金を採用し、過酷な屋外環境においても長期間にわたり安定した性能を維持します。
✓
軽量設計
軽量構造により施工負担を軽減し、運搬・設置効率を向上させます。
✓
高い施工性
シンプルな構造により迅速な施工が可能で、工期短縮にも貢献します。
✓
防水・安定固定
金属屋根への安定固定を実現し、優れた防水性能を備えています。
TECHNICAL SPECIFICATIONS

技術仕様

用途：金属屋根設置

パネル方向：縦置き / 横置き対応

傾斜角度：0〜25°

耐風圧：≤60m/s

積雪荷重：0.45kN/m²

材質：AL6005-T5 / SUS304

表面処理：アルマイト処理

適用基準：JIS C8955:2017

COMPONENTS

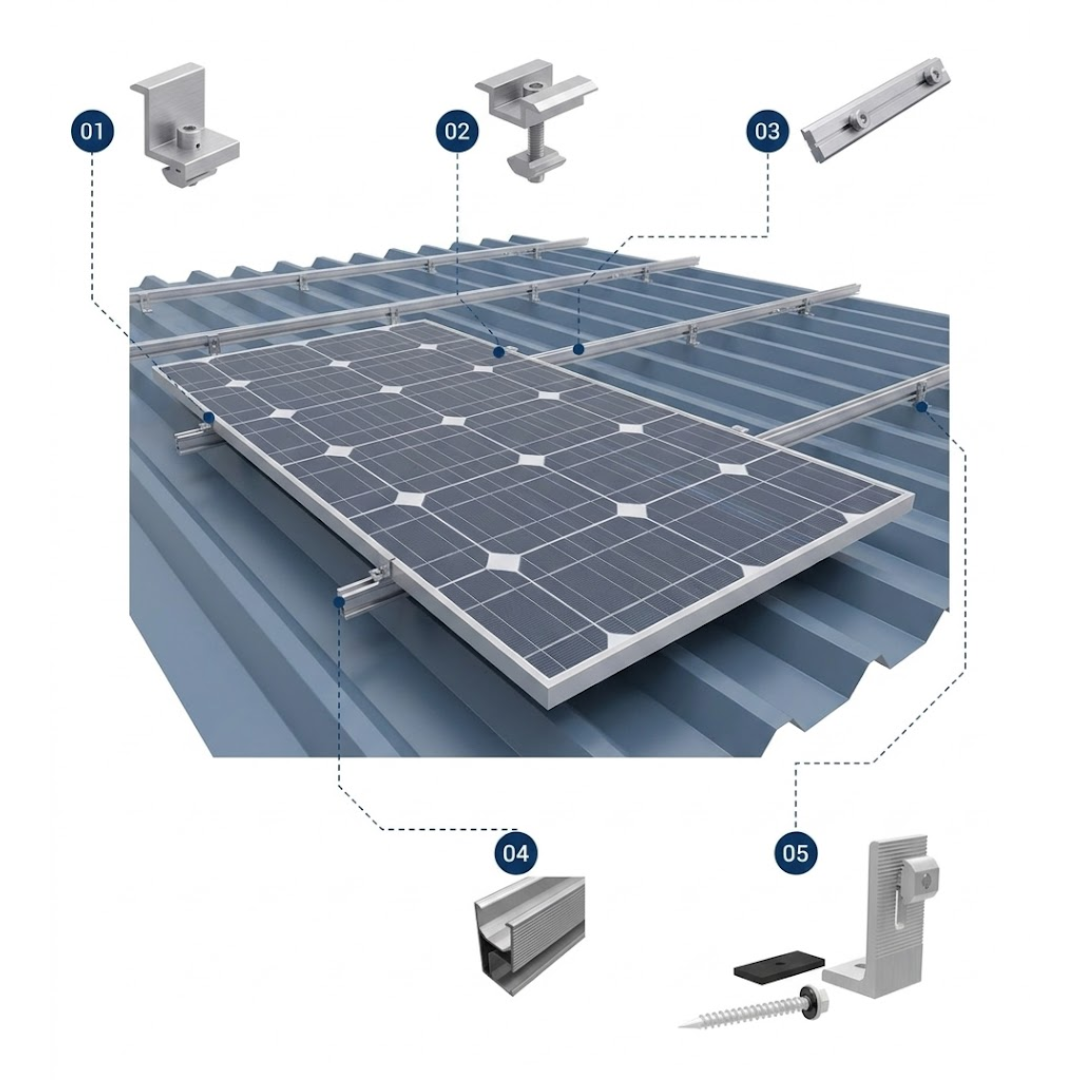

金属屋根架台 OMR1 A型

金属屋根架台 OMR1
01

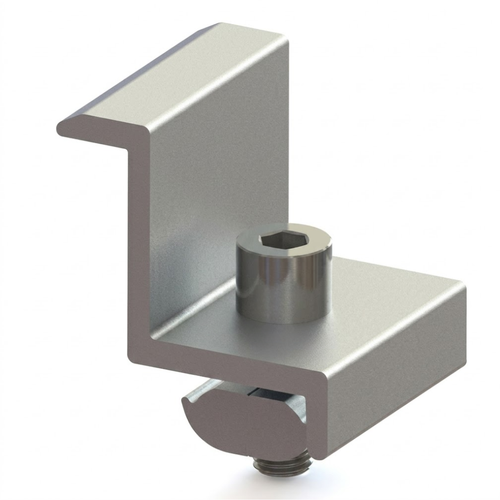

端部金具

端部金具

パネル端部固定用クランプ。

02
中間金具

中間金具

パネル中間固定用クランプ。

03

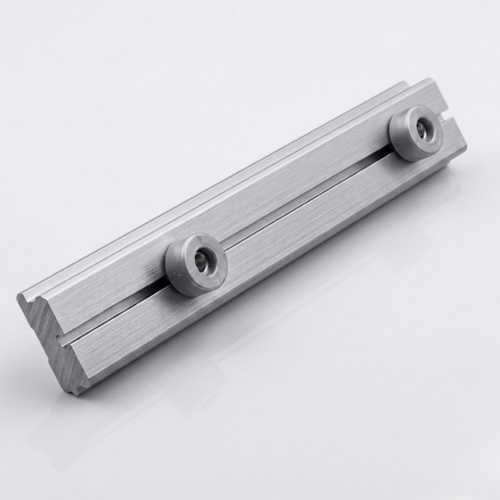

レール接続金具

レール接続金具

レール接続用部材。

04

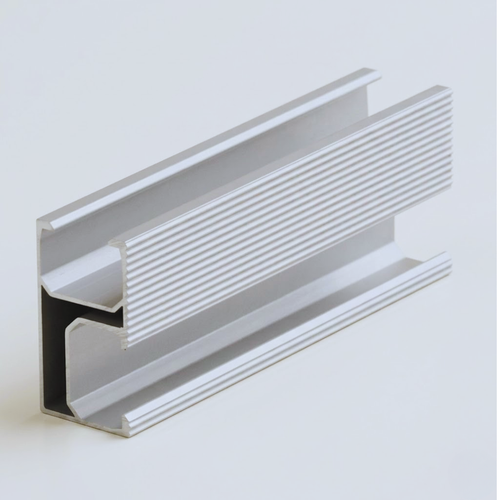

アルミ

アルミ

太陽光架台用アルミレール。

05

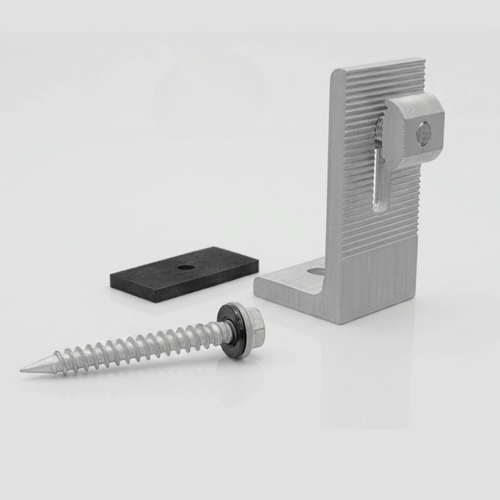

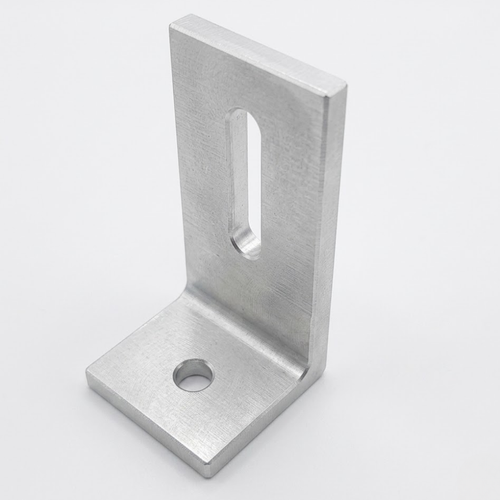

L型取付金具

L型取付金具

L字型取付金具。

COMPONENTS

金属屋根架台 OMR1 B型

金属屋根架台 OMR1 - System 02
01
レール接続金具

レール接続金具

レール接続用部材。

02
中間金具

中間金具

パネル中間固定用クランプ。

03
端部金具

端部金具

パネル端部固定用クランプ。

04

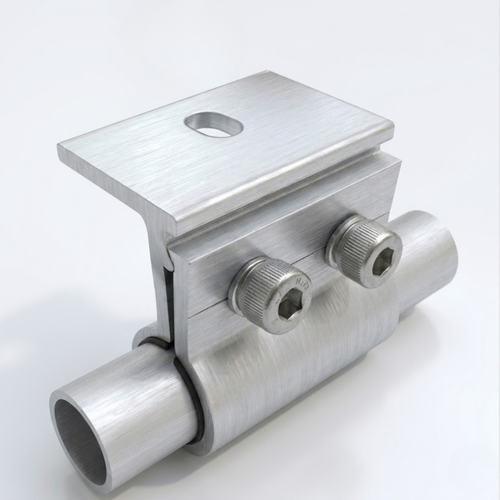

折板レール

折板レール

折板屋根用アルミレール。

05

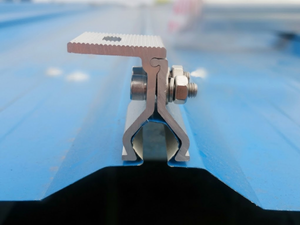

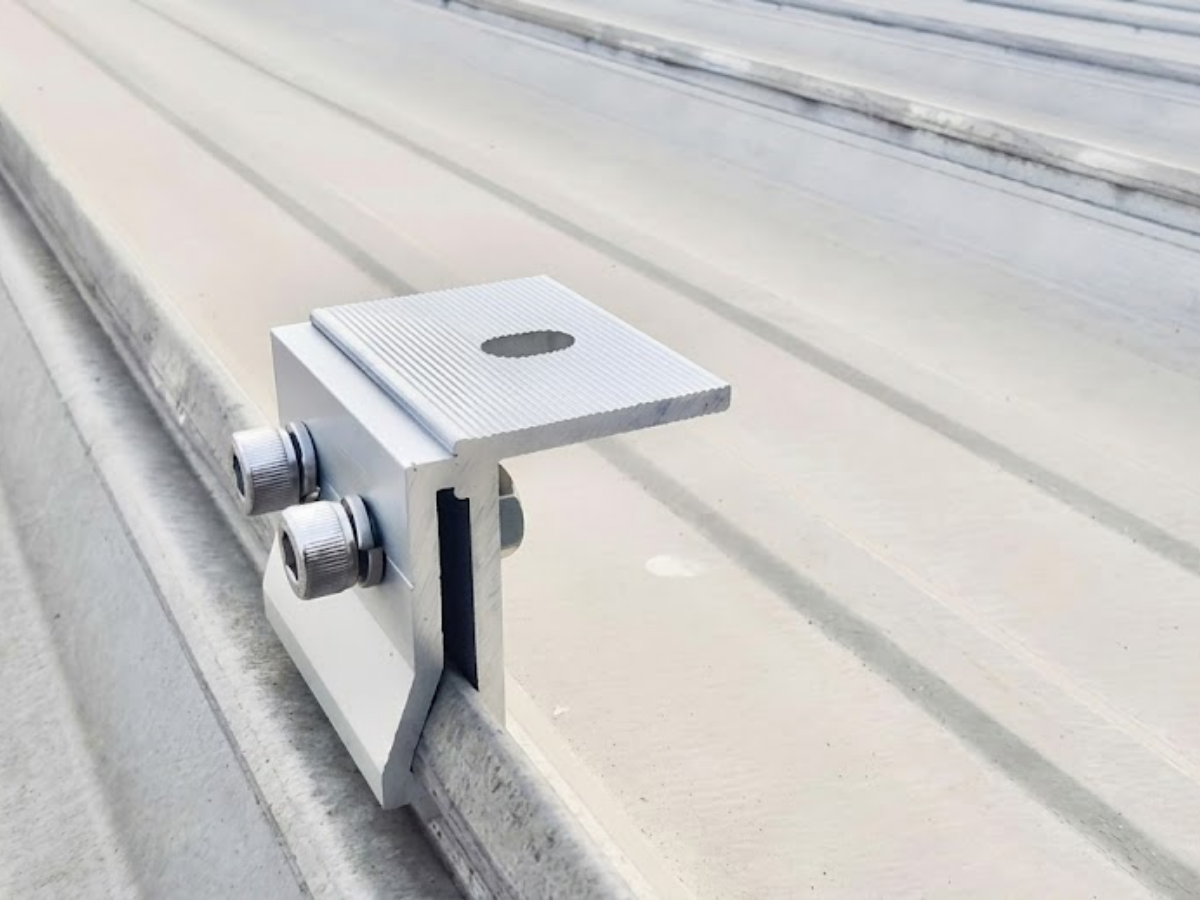

折板シームクランプ

折板シームクランプ

折板屋根固定用クランプ。

金属屋根架台 OMR2
SOLAR MOUNTING SYSTEM

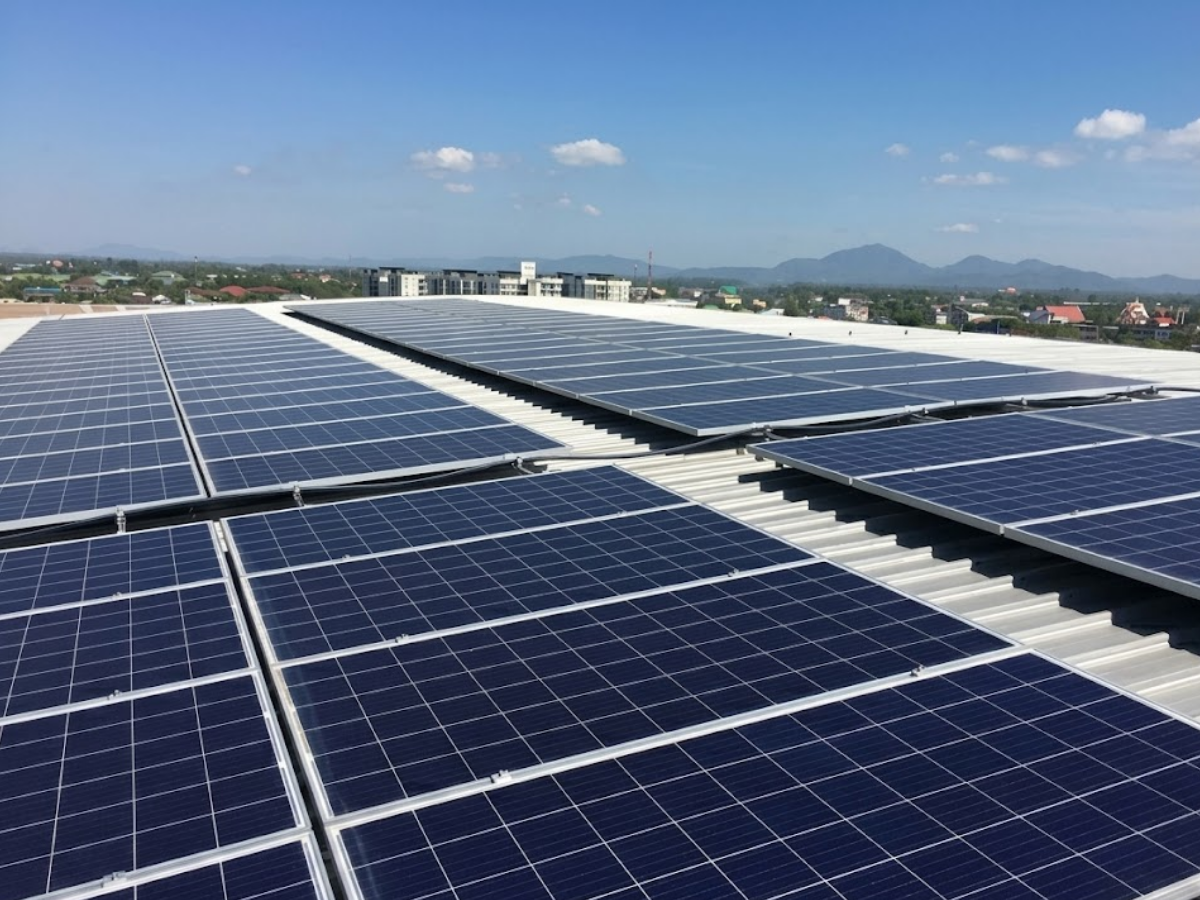

金属屋根架台 OMR2

軽量設計と高強度構造を両立した金属屋根向け太陽光架台システムです。大型太陽光発電設備にも対応可能で、長期間にわたり安定した性能を提供します。
✓
高荷重対応
積雪や強風エリアにも対応可能な高強度構造を備えています。
✓
優れた排水性
屋根排水を妨げにくい設計により、長期的な安全性を向上させます。
✓
施工時間短縮
部材点数を最適化することで迅速な現場施工を実現し、工期短縮に貢献します。
✓
長寿命設計
高耐食材料を使用し、長期間にわたり安定した運用をサポートします。
TECHNICAL SPECIFICATIONS

技術仕様

用途：屋根置きハゼ金具

パネル方向：縦置き / 横置き対応

傾斜角度：10〜15°

耐風圧：≤60m/s

積雪荷重：0.45kN/m²

材質：AL6005-T5 / SUS304

表面処理：陽極酸化処理

適用基準：JIS C8955:2017

COMPONENTS

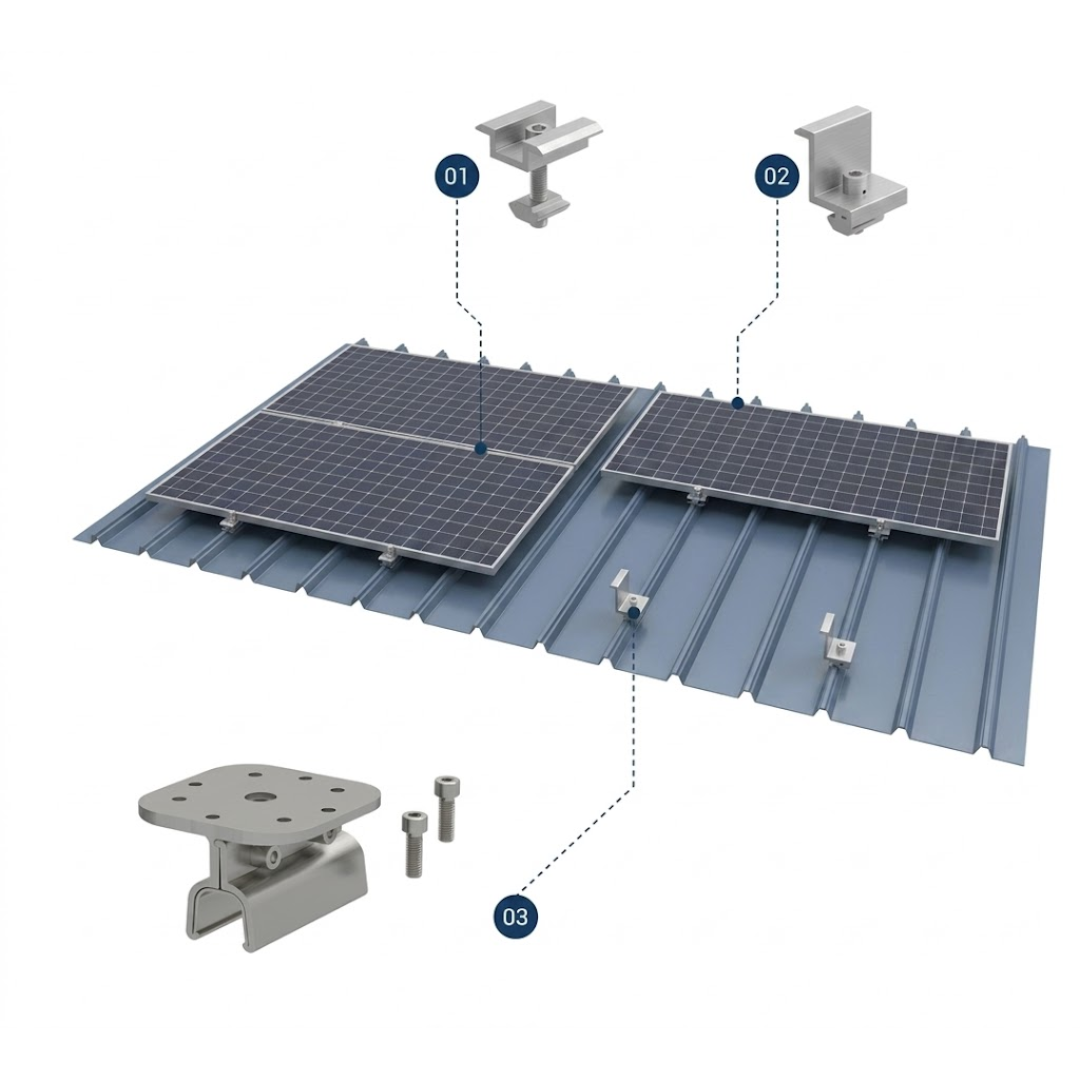

金属屋根架台 OMR2

金属屋根架台 OMR2
01

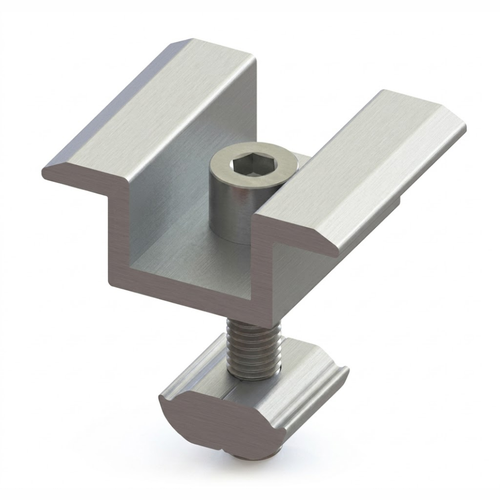

中間金具

中間金具

パネル中間固定用クランプ。

02

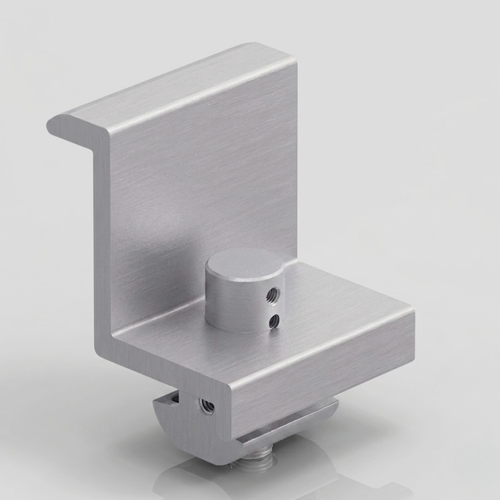

端部金具

端部金具

パネル端部固定用クランプ。

03

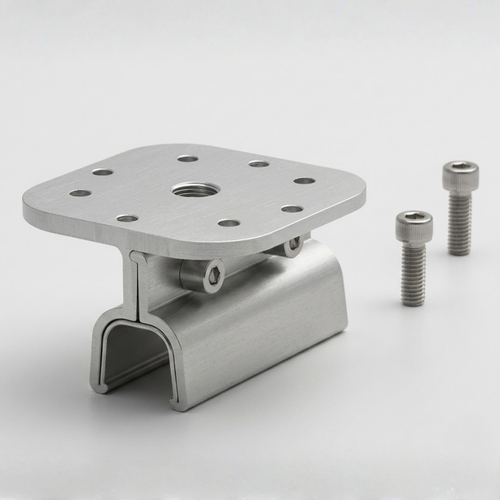

直接取付金具

直接取付金具

屋根接続用クランプ。

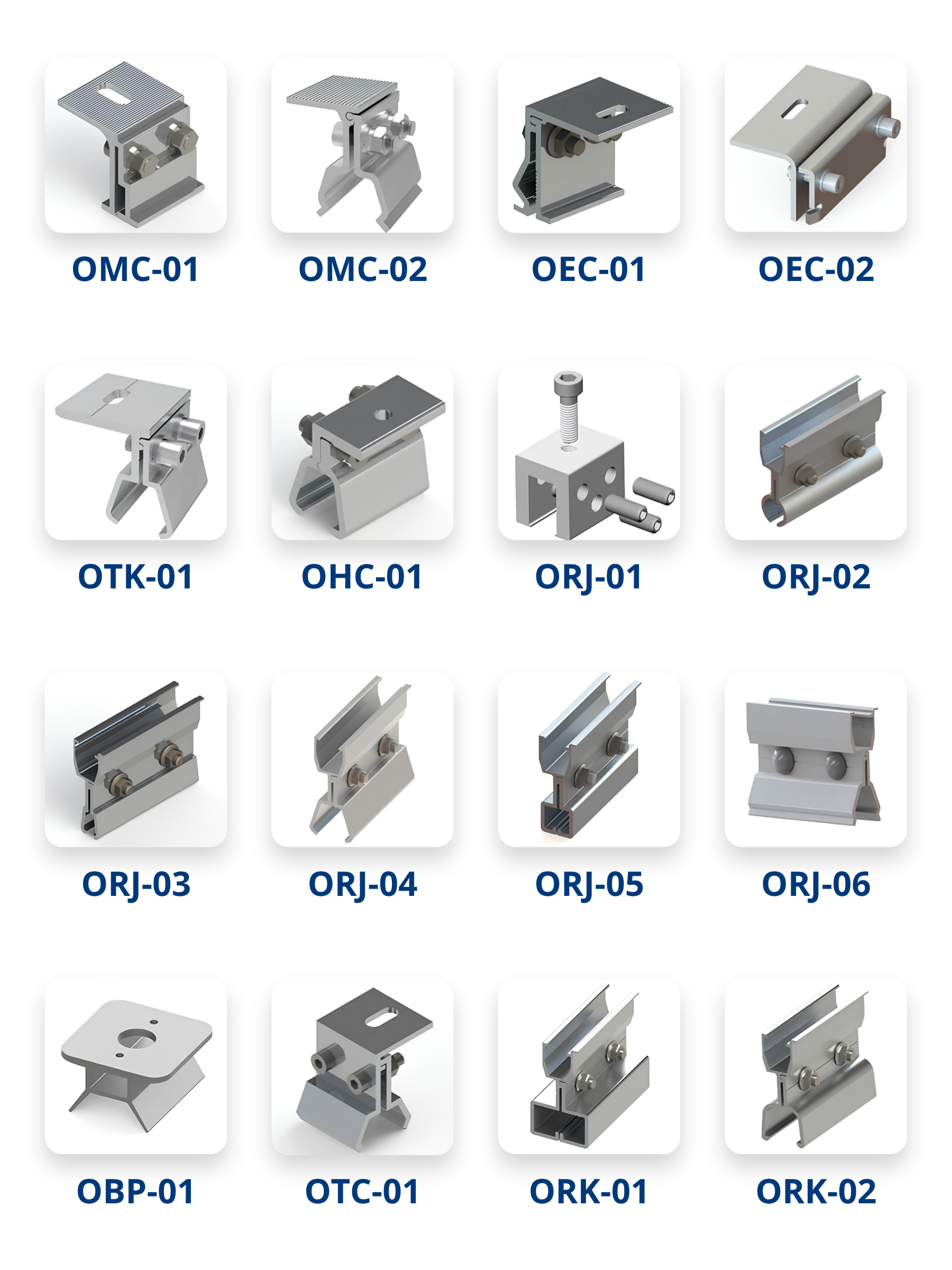

MAIN CLAMPING HOOK

主要クランプ金具

Main Clamping Hook
